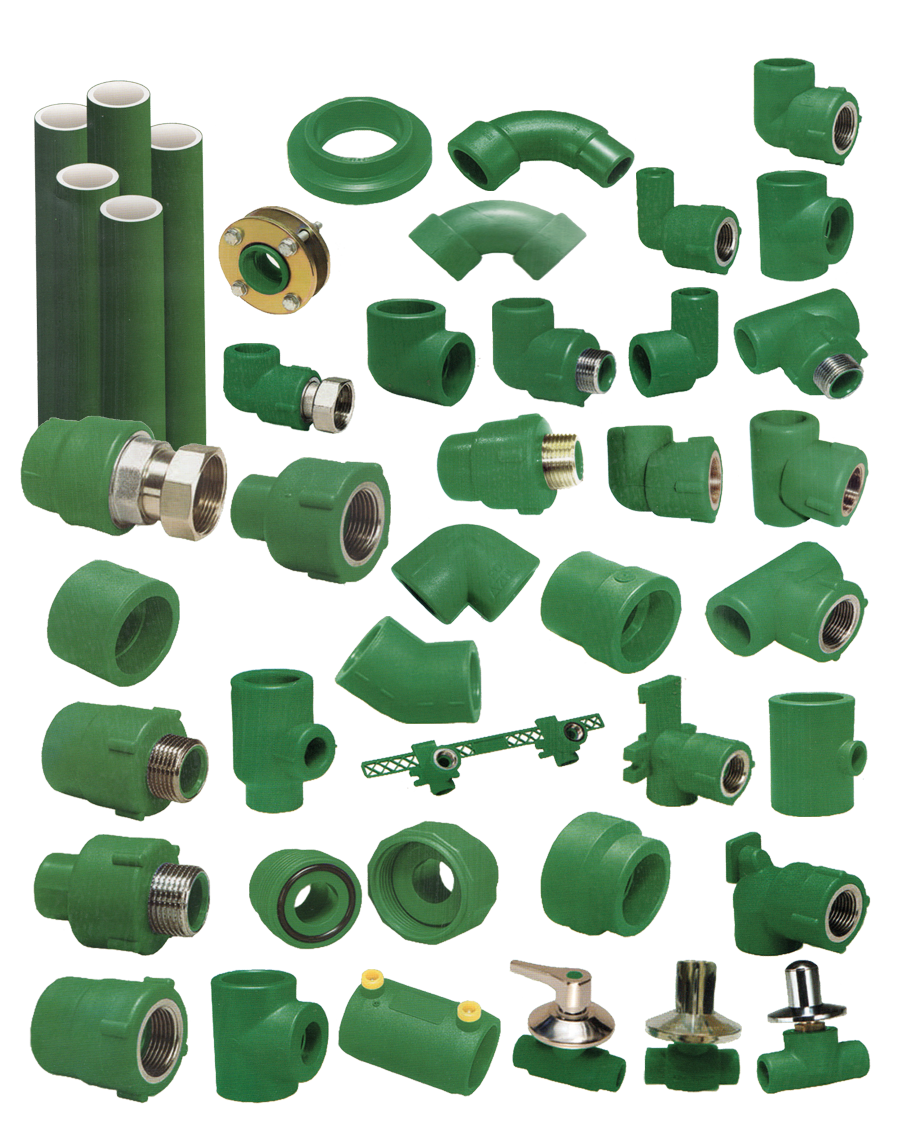

El sistema más completo de 16 a 110 mm. Ideal para nuevas instalaciones con tecnología avanzada.
- Operaciones a seguir:

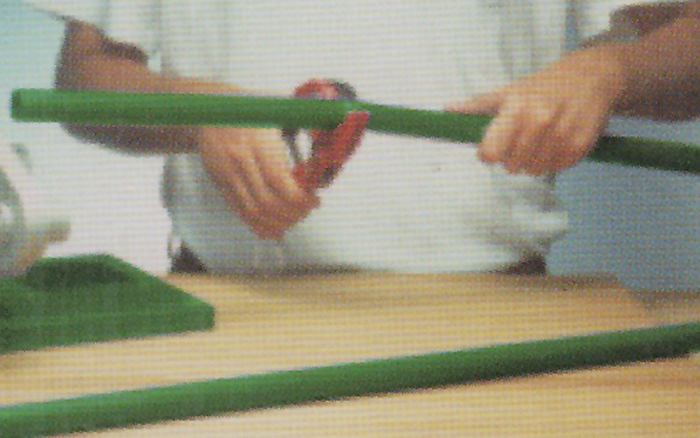

- Cortar el tubo en ángulo recto.
- Limpiar la zona a unir.
- Marcar en el tubo la profundidad de inserción (según la tabla).

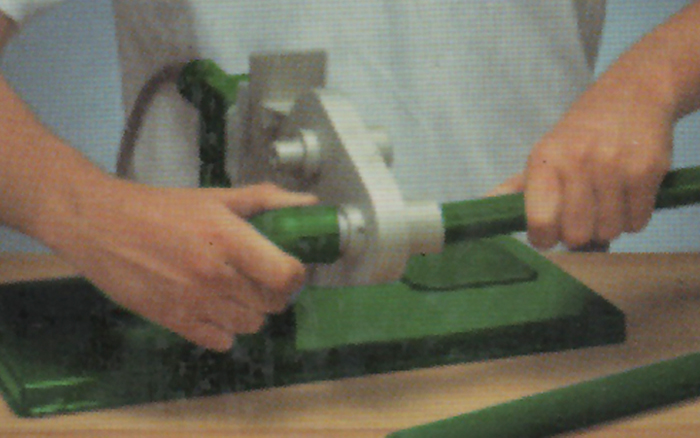

- Ya que el extremo de la boquilla hembra llegue a la marca del tubo y la conexión esté a tope. Calentar simultáneamente en el termofusor, las partes a unir (según tabla)
- Retirar el tubo y el accesorio del termofusor, cuando se cumpla el tiempo de calentamiento.

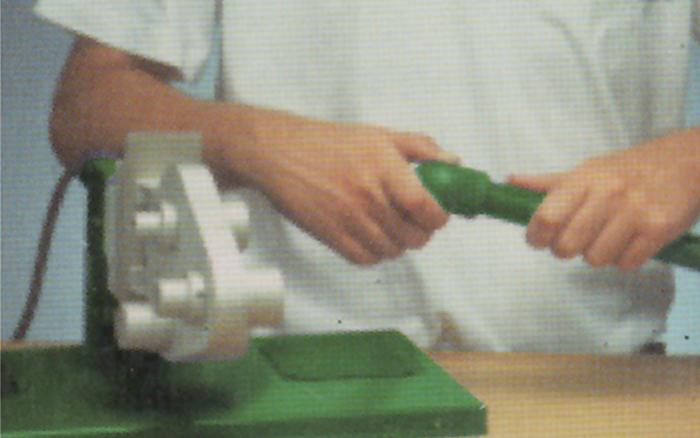

- Insertar el tubo y el accesorio conjuntamente. Detener la inserción, cuando se haya juntado el arillo visible formado en el tubo con el formado en el accesorio.
- Para mínimas correcciones en la posición del tubo y el accesorio se cuenta con muy pocos segundos posteriores a la fusión.
- Nunca someter a esfuerzos las termofusiones realizadas, hasta que se hayan enfriado.
| Diámetro mm | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
| Diámetro ["] | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
| Profundidad de inserción [mm] | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
| Tiempo de calentamiento [seg] | 5 | 7 | 8 | 12 | 18 | 25 | 30 | 30 | 45 | Tiempo de acople [seg] | 4 | 4 | 6 | 6 | 6 | 8 | 10 | 10 | 12 | Tiempo de enfriamento [min] | 2 | 3 | 4 | 4 | 4 | 6 | 8 | 8 | 10 | Nota: para la tubería clase 10 se recomienda restar 2 segundos al tiempo de calentamiento. |
